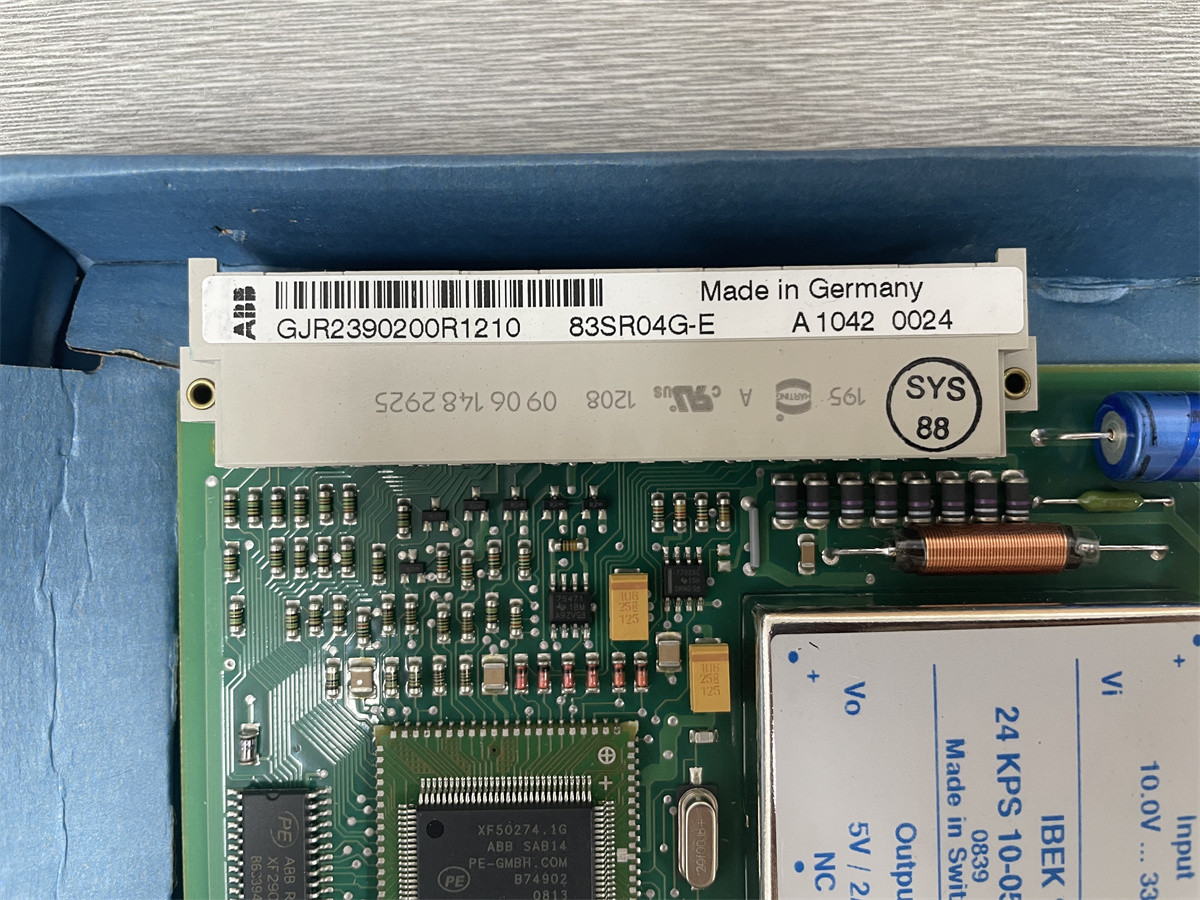

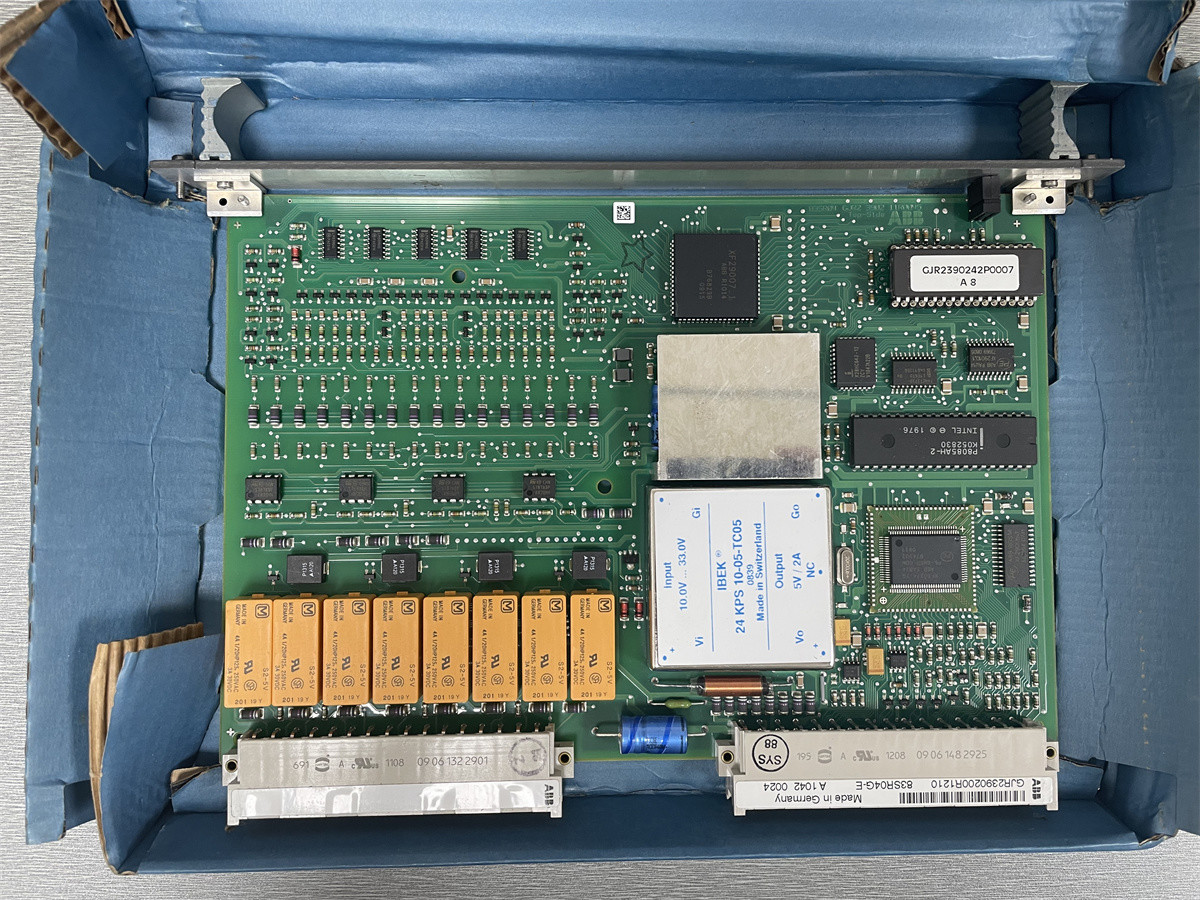

Produto:83SR04 GJR2390200R1210 83SR04G-E ABB Modulo de controlo de processamento de sinal de controlo binário e analógico

Descrição

83SR04G-E é o módulo de controle de processamento de sinal do sistema de controle binário e analógico ABB PROCONTROL.Níveis de controlo de grupo e unidadePode ser utilizado para as seguintes aplicações:
- Controlo de accionamento de accionamentos unidireccionais
- Controle de accionamento dos atuadores
- Controle do accionamento das válvulas eletromagnéticas
- Controle de grupos de funções binárias (sequencial e lógica)
- Controle em 3 passos
- Condicionamento do sinal.

Características
O endereço do módulo é definido automaticamente ligando-o à estação PROCONTROL.
Os telegramas recebidos através do autocarro-estação são verificados pelo módulo para transferência livre de erros através de seus bits de paridade.
Os telegramas enviados pelo módulo para o autocarro são fornecidos com bits de paridade para garantir a transferência sem erros.
O programa de usuário é arquivado em uma memória não volátil (EEPROM).
O módulo está pronto para funcionar assim que uma lista de utilizadores válida for carregada.
Para a comunicação com o processo e o equipamento de ligação, o módulo requer a seguinte tensão:
USA/USB Tensão de funcionamento +24 V
com uma potência de saída superior a 50 W;
US11 Fornecimento de contatos de interface de processo 1
US21 Fornecimento de contatos de interface de processo 2
US31 Fornecimento de contatos de interface de processo 3
US41 Fornecimento de contatos de interface de processo 4
As tensões US11... US41 são à prova de curto-circuito e concebidas para evitar qualquer interação.
As tensões de funcionamento e os sinais lógicos externos estão relacionados com o condutor de referência Z.
As seguintes indicações são indicadas na parte frontal do módulo através de diodos emissores de luz:

Distúrbio ST
Distúrbio no módulo SG

O diodo emissor de luz ST sinaliza quaisquer perturbações no módulo e na comunicação de dados com o módulo.

Projeto do módulo
O módulo consiste essencialmente nos seguintes elementos:
- Interface de processo
- Interface estação-autocarro
- Secção de processamento

Interface do processo
Na interface de processo, os sinais de processo são adaptados ao nível de sinal interno do módulo.

Interface estação-autocarro
Na interface do autocarro da estação, os sinais do módulo são adaptados ao autocarro.

Secção de processamento
Para processar os sinais provenientes do processo e do autocarro, o módulo está equipado com um microprocessador que funciona em conjunto com as seguintes áreas de memória através de um autocarro interno ao módulo.

Dados de encomenda:
83SR04-E/R1210 Número de ordem: GJR2390200R1210
