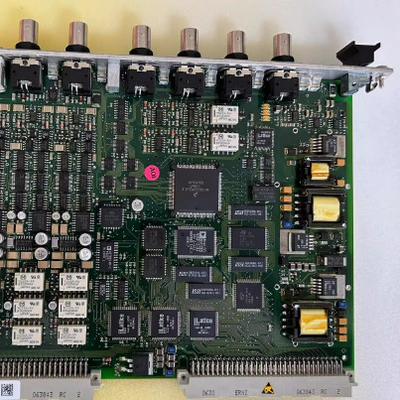

Produto:MPC4 200-510-150-031 Cartão de protecção de máquinas Tipo MPC4 em existência

Descrição

O cartão de protecção de máquinas MPC4 é o elemento central do sistema de protecção de máquinas (MPS) da série VM600, da linha de produtos Meggitt Sensing Systems Vibro-Meter®.Este cartão muito versátil é capaz de medir e monitorar até quatro entradas de sinal dinâmico e até duas entradas de velocidade simultaneamente.

As entradas de sinal dinâmico são totalmente programáveis e podem aceitar sinais que representam aceleração, velocidade e deslocamento (proximidade), entre outros.O processamento multicanal de bordo permite a medição de vários parâmetros físicos, incluindo vibrações relativas e absolutas, Smax, excentricidade, posição do empuxo, expansão absoluta e diferencial da caixa, deslocamento e pressão dinâmica.

O processamento digital inclui a filtragem digital, a integração ou diferenciação (se necessário), a retificação (RMS, valor médio, pico verdadeiro ou pico a pico verdadeiro),rastreamento da ordem (amplitude e fase) e medição do intervalo entre transdutor e alvo.

As entradas de velocidade (tacométricos) aceitam sinais de uma variedade de sensores de velocidade, incluindo sistemas baseados em sondas de proximidade, sensores de captação de pulsos magnéticos ou que fornecem sinais TTL.As proporções de tacho fracionárias também são suportadas.

A calibração pode ser expressa em unidades métricas ou imperiais.Os níveis de alerta e perigo podem ser adaptados em função da velocidade ou de qualquer informação externa.

Uma saída digital está disponível internamente (no cartão IOC4T correspondente) para cada nível de alarme.Estes sinais de alarme podem ser encaminhados em um autocarro dentro do rack VM600 para acionar relés em placas de relés opcionais (como o IRC4 e RLC16).

Os sinais dinâmicos (vibração) e os sinais de velocidade processados estão disponíveis na parte traseira do rack (no painel frontal do IOC4T) como sinais de saída analógicos.São fornecidos sinais baseados em tensão (0 a 10 V) e em corrente (4 a 20 mA).

O MPC4 realiza um auto-teste e uma rotina de diagnóstico no momento da ligação.O sistema de controlo integrado do sistema de controlo OK monitora continuamente o nível dos sinais fornecidos pelos sensores e indica qualquer problema devido a uma linha de transmissão quebrada., transdutor ou condicionador defeituoso.

Ficha de dados:DS_VM600_MPC4-pt.pdf
