Produto:General Electric Mark VI IS200EDCFG1BAA EX2100 FEEDBACK DC EXCITER Tabela em estoque agora

Descrição

GE IS200EDCFG1BAA faz parte deEX2100 Sistema de controlo de excitação,um Exciter DC Feedback Board desenvolvido pela GE.

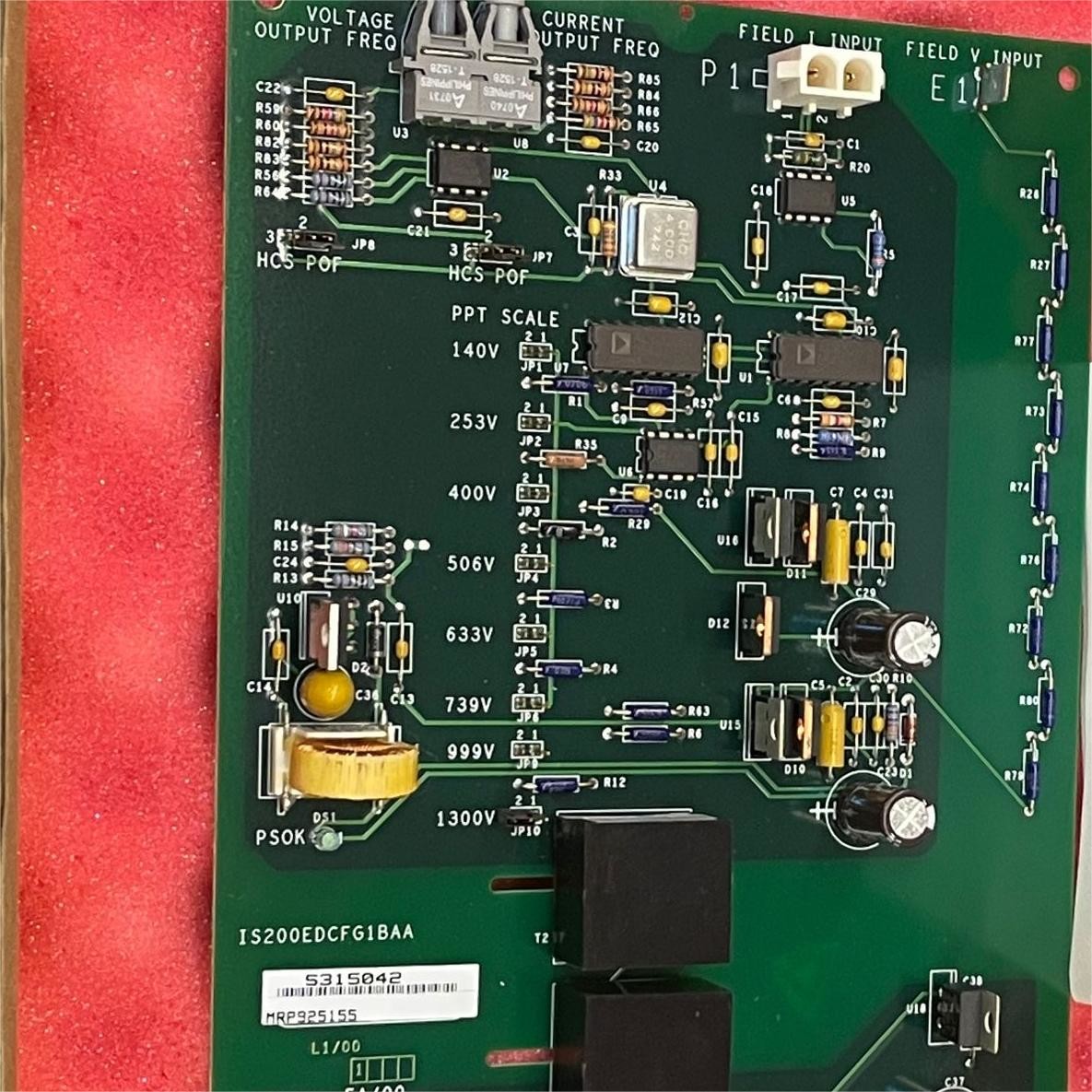

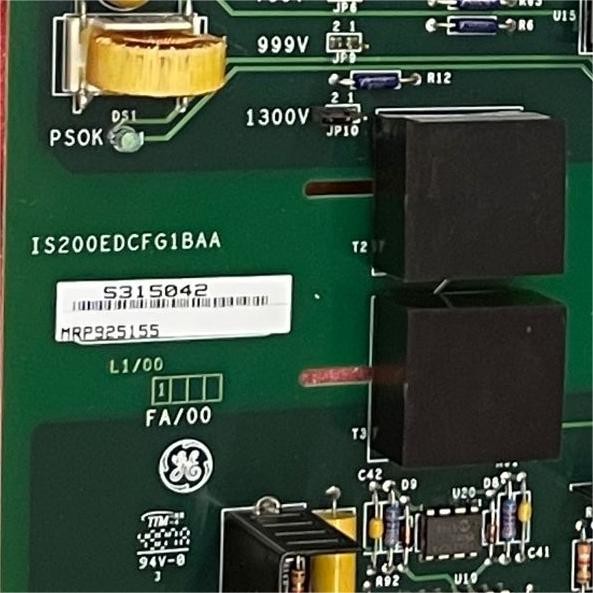

A placa EDCF mede a corrente de excitação e a tensão na ponte SCR dentro do conjunto de acionamento da série EX2100.serve como interface para a placa EISB através de um conector de ligação de fibra óptica de alta velocidadeUma parte integrante do quadro é o seu indicador LED, que fornece um feedback visual de que a fonte de alimentação está a funcionar correctamente.

Distância e controlo do sinal: a frequência de saída do VCO é diretamente proporcional à amplitude do sinal de tensão de entrada.O VCO traduz efetivamente variações na corrente do campo em alterações correspondentes na frequência de saídaEsta modulação de frequência proporciona uma representação dinâmica do estado da corrente do campo, permitindo um controlo e controlo precisos dentro do sistema de controlo.

Processamento de sinal: O sinal de baixo nível gerado pelo shunt de CC é inserido em um circuito especializado conhecido como amplificador diferencial.Este amplificador é responsável por amplificar o sinal, ao mesmo tempo em que fornece amplificação diferencial para melhorar a sua precisão e robustezA tensão de saída do amplificador diferencial é cuidadosamente regulada e varia entre -5 volts (V) e +5 volts (V).

Integração do oscilador controlado por tensão: a tensão de saída regulada do amplificador diferencial serve como sinal de entrada para um oscilador controlado por tensão (VCO).Um VCO é um oscilador eletrônico cuja frequência de oscilação é controlada por uma entrada de tensãoNeste contexto, o VCO ajusta a sua frequência de oscilação com base na magnitude da tensão de entrada recebida do amplificador.
