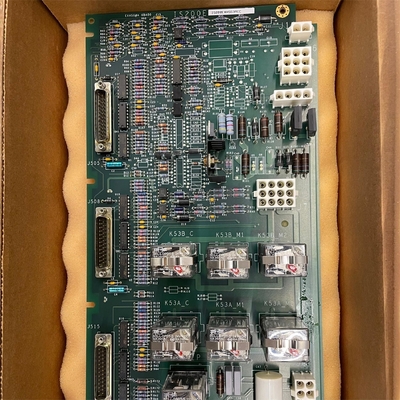

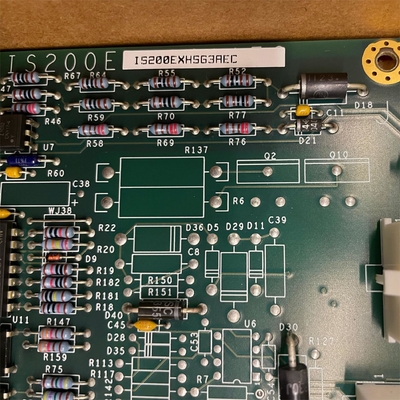

Produto:General Electric Mark VI IS200EXHSG3AEC EXCITER HS RELAY DRIVER BOARD em estoque agora

Descrição

O IS200EXHSG3AEC é um componente de circuito impresso (PCB) da GE Industrial Systems projetado como parte da série EX2100 Excitation Control.O EX2100 é um dos sistemas de gestão de turbinas mais populares da General ElectricA série EX2100 é um sistema de controlo de turbinas TMR (triple modular redundante) oferecido pela GE,e produz a corrente de excitação dos campos necessária para controlar a tensão terminal de CA e volts-amperes reativosA série EX2100 é um padrão completo de controle de excitação estática desenvolvido tanto para geradores em turbinas a vapor novas como em turbinas a gás e hidro

Funções de controlo da excitação:A placa é responsável principalmente pela condução dos contatores de corrente contínua (41) e relés piloto necessários para desexcitação e campo intermitente dentro do sistema de controlo de excitação EX2100Estes componentes são vitais para controlar o fluxo de corrente elétrica e assegurar o bom funcionamento do sistema de excitação.São fornecidos relés piloto para os relés intermitentes 53A e 53B.Estes relés desempenham um papel crucial no início e controlo do processo de estabelecimento da corrente do campo nos geradores síncronos.Relais piloto para desexcitação: Além disso, a placa inclui relés piloto para o relé de desexcitação KDEP. Estes relés são fundamentais para a desenergização segura e controlada do sistema de excitação,Prevenção da acumulação de tensão excessiva e garantia da segurança operacional- Condicionamento e transmissão:Realiza o condicionamento do sinal para os sinais de estado de desexcitação provenientes do Painel de Desexcitação do Excitor (EDEX) e os sinais de estado da barra de freio do Painel de Controle de Desexcitação (EXDE)Estes sinais condicionados são então transmitidos para o sistema de monitorização e saída de instrumentação de excitação (EMIO) para processamento e monitorização.

Este Exciter H.S. Relay Driver faz uso de uma série de capacitores para fins de armazenamento de energia, mais de cinquenta no total, juntamente com mais de cem resistores totais.Todo o hardware acima mencionado está protegido de forma seguraApesar de não ser completamente exaustiva na sua cobertura como é o caso do revestimento especial de PCB de estilo conformal,O revestimento normal de PCB do IS200EXHSG3AEC fornece uma camada de proteção de base sólida que se adequará às suas necessidades automatizadas especializadas convenientemente.
