FUNDAÇÃO Fieldbus do HSE de ABB LD 800 que liga o dispositivo LD 800HSE
HSE DE ABB LD 800
,FUNDAÇÃO Fieldbus que liga o dispositivo
Produto: FUNDAÇÃO Fieldbus do HSE de ABB LD 800 que liga o empacotamento novo da fábrica do LD 800HSE do dispositivo

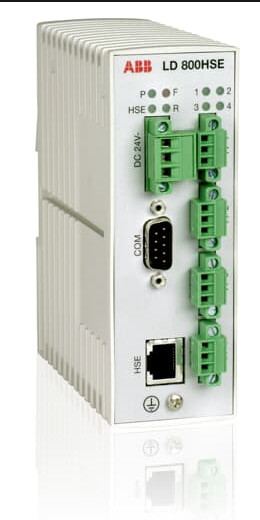

O LD 800HSE que liga o dispositivo serve como uma entrada entre os dispositivos do campo nas relações H1 e a sub-rede do HSE.
O LD 800HSE permite o acesso de colocar os dispositivos conectados à FUNDAÇÃO Fieldbus (FF) de supervisório e dos sistemas de controlo assim como dos consoles de gestão. O dispositivo é qualificado para o uso redundante, onde os H1-ports correspondentes de dois dispositivos de ligamento são conectados a uma relação H1. Uma relação separada da redundância entre dispositivos de ligamento preliminares e secundários assegura o failover e a monitoração seguros da redundância.
Duas versões diferentes são disponíveis, um para áreas seguras e um para áreas perigosas.
Benefícios
- Fornece a relação entre o protocolo de alta velocidade dos ethernet do FF (HSE) e até quatro relações H1
- Configuração transparente dos dispositivos H1 conectados do sistema de anfitrião
- Permite o acesso aos blocos nos dispositivos H1 (cliente/servidor)
- Quatro mestres independentes da relação H1 (LAS)
- Publique/para subscrever (H1) (com até 4 secundário-ciclos)
- Republishing dos dados de uma relação H1 em outra ou de H1 ao HSE
- Atualização dos firmware através da transferência
| Dados técnicos do LD 800HSE | ||
| Projeto mecânico | Dimensões | (largura da altura x do comprimento x) 47 x 131 x 111 milímetros, montado no trilho do RUÍDO 35 milímetros |
| Peso | aproximadamente 0,4 quilogramas | |
| Grau de proteção | IP 20 | |
| Circunstâncias ambientais | Temperatura de funcionamento | 0° C… +55° C, montagem não-vertical e ar impedido a convecção pode reduzir o limite superior da temperatura |
| Temperatura de armazenamento | −20° C… +70° C | |
| Humidade relativa | 0%… 95%, não-condensando-se | |
| Relação dos ethernet | Número de canais | 1 |
| Porto | Ethernet 10BASE-T/100BASE-TX, TJ45 | |
| Taxas de transferência | 10 Mbit/s ou 100 Mbit/s (autosensing) | |
| Relação de H1 Fieldbus | Número de canais | 4 |
| Portos | Terminais de parafuso do polo do FF H1 3 (pluggable) acoplamento do transformador isolado galvanically |
|
| Perfil da camada física | tipo 114, sinalização padrão do poder, posta separadamente, não intrinsecamente segura | |
| Taxa de transferência | 31,25 kbit/s | |
| Relação de série | Porto | homem RS-232 de 9-pole SubD, 115,2 kbit/s |
| Certificações | CRNA da conformidade do CE. à diretriz orientadora 2004/108/POR EXEMPLO (compatibilidade eletrónica), 2006 da compatibilidade eletrónica/95/POR EXEMPLO (baixa tensão) e 94/9/POR EXEMPLO (ATEX) Eletro CRNA magnético de Compatibilty (compatibilidade eletrónica). a. Classe A da subparte B da parte 15 do FCC, VCCI equipamento 2002 da tecnologia da informação da classe 2 CRNA de choque e da vibração. à parte 2 do RUÍDO IEC68 G3 revestiu o CRNA. a ANSI/ISA 71,04, EN60068-2-60 |
|
| Certificações (únicos EX do LD 800HSE) |
Certificação perigosa do lugar: |
|
