Módulo entrado análogo atual da tensão de GE IC200ALG320 12-Bit
IC200ALG320
,Módulo entrado análogo de GE
,IC200ALG230
Módulo entrado análogo de GE IC200ALG320, tensão 12-Bit/canais da corrente, 4 ou 8
Descrição do produto:
O módulo entrado análogo IC200ALG230/BXIOAI4 fornece uma relação a uma ou outra entradas de 4 tensões ou a 4 entradas atuais. O módulo entrado análogo IC200ALG260/BXIOAI8 fornece uma relação a uma ou outra entradas de 8 tensões ou a 8 entradas atuais. 12BIT ENTRADO ANÁLOGO VOLT/CURR CH o módulo recebe o poder da fonte de alimentação da placa traseira. Nenhuma fonte de alimentação externa é exigida para a operação do módulo. O poder para os transceptores do usuário deve ser fornecido de uma fonte externo.
| Modelos relevantes: | ||
| IC660BBD120 | IC670GBI002 | IC200CHS022 |
| IC660BSM021 | IC670MDL241 | IC200ALG320 |
| IC660TBD024 | IC670MDL740 | IC200ERM002 |
| IC660BBA020 | IC670ALG230 | IC200PBI001 |
| IC660BBA025 | IC670ALG320 | IC693APU300 |
| IC660BBA026 | IC670ALG630 | IC693CHS398 |
| IC660BBD020 | IC670CHS001 | IC693CMM321 |
| IC660BBD021 | IC697BEM731 | IC693APU301 |
| IC660BBD024 | IC697CHS750 | IC693CHS392 |
| IC660BBD025 | IC697CMM742 | IC693MDL340 |
| IC660BBD110 | IC697CPU731 | IC693MDL645 |
| IC660BBA020 | IC697CPX772 | IC693MDL740 |
| IC660BBA025 | IC697MDL653 | IC693PBM200 |
| IC660BBA026 | IC697MDL753 | IC693BEM331 |
| IC660BBD020 | IC697PWR710 | IC694TBB032 |
| IC660BBD021 | IC698CPE010 | IC694MDL645 |
| IC660BBD024 | IC698CPE020 | IC694MDL742 |
| IC660BBD025 | IC698ETM001 | IC695PBM300 |
| IC660BBD110 | IC698CHS117 | IC695ACC400 |
Diagnósticos
O módulo relata uma perda de falha interna do poder para circuitos do campo-lado.
Indicadores do diodo emissor de luz
O diodo emissor de luz verde do INT PWR indica a presença de poder interno-gerado do campo para os circuitos análogos do campo-lado. O diodo emissor de luz verde da APROVAÇÃO está em quando o poder da placa traseira esta presente ao módulo.
Parâmetros da configuração
Duas ligações em ponte nos terminais do portador podem ser usadas para configurar a tensão ou a operação atual do modo e a unipolar ou a bipolar no modo da tensão. Uma ligação em ponte seleciona a tensão ou o modo de funcionamento atual. Com esta ligação em ponte conectada, o módulo aceita entradas atuais no 4mA à escala 20mA. Sem a ligação em ponte instalou o módulo aceita -10VDC às entradas de +10VDC. No modo da tensão, uma outra ligação em ponte no portador pode ser usada para selecionar o 0 à escala 10VDC.
Verificação da instalação provisória:
Inspecione com cuidado todos os contentores para dano. Se algum equipamento é danificado, notifique o serviço de entrega imediatamente. Salvar o contentor danificado para a inspeção pelo serviço de entrega. Após ter desembalado o equipamento, grave todos os números de série. Salvar os contentores e o material de embalagem caso que é necessário transportar ou enviar qualquer parte do sistema.

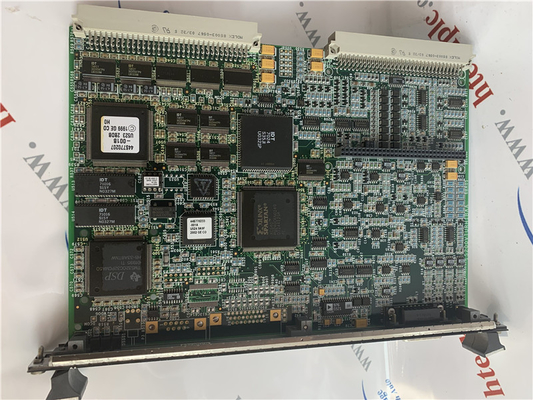

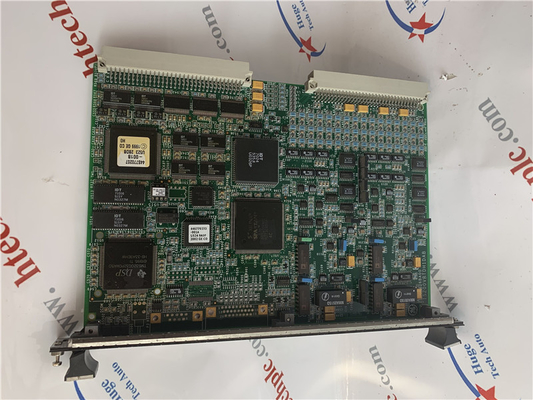

Imagens da referência: (Nos contacte por favor para fotos detalhadas!)
