Curvada Nevada de dois canais parte 3500 25 módulos de Keyphasor 149369-01+125800-01/135473-01

Produto:Bently Nevada 3500/25 módulos de Keyphasor

149369-01+125800-01/135473-01

O módulo 3500/25 Enhanced Keyphasor é um módulo de metade de altura e dois canais usado para fornecer sinais Keyphasor para os módulos de monitor em um rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerO Sistema de Proteção de Máquinas 3500 pode aceitar até quatro sinais de Keyphasor em configuração normal e até oito sinais de Keyphasor em uma configuração emparelhada.

O módulo Keyphasor Enhanced é um módulo de sistema 3500 melhorado.Ele oferece capacidades de processamento de sinal Keyphasor expandidas em relação ao projeto anterior, mantendo completa compatibilidade para baixo em termos de formaO módulo Keyphasor, PWA 125792-01, é completamente substituído pelo módulo atualizado 149369-01.

Quando uma entrada de Keyphasor do sistema é necessária para aplicações Triple Modular Redundant (TMR), o sistema 3500 deve empregar dois módulos Keyphasor.Os módulos funcionam em paralelo para fornecer um sinal primário e secundário Keyphasor para os outros módulos no rack.

Um sistema com mais de quatro entradas Keyphasor pode utilizar uma configuração emparelhada, desde que não existam mais de quatro sinais de entrada Keyphasor primários.Uma configuração emparelhada requer duas posições de monitorização consecutivas nas posições superior/inferior ou nas duas meias ranhuras.Quatro módulos Keyphasor aceitarão quatro canais de entrada primários e quatro canais de entrada de backup e fornecerão quatro canais de saída (um por módulo).Uma configuração de dois emparelhados e um não emparelhado (três módulos Keyphasor no total) também é possível. Nessa configuração, o utilizador pode configurar um Keyphasor não emparelhado (ordenar duas opções de 2 canais ou uma de 1 canal e uma de 2 canais)

Reservas

149369-01 Módulo de Keyphasor Avançado

Nota: Este módulo pode ser encomendado como substituto direto do módulo Keyphasor 125792-01.

126648-01 Módulo de E/S do Keyphasor (terminações externas)

125800-02 Módulo de entrada/saída isolado de keyphasor (terminações internas) (concebido para utilização com captadores magnéticos)

126648-02 Módulo de E/S isolado do Keyphasor (terminações externas) (concebido para utilização com captadores magnéticos)

135473-01 Módulo de entrada/saída do Keyphasor (barreiras internas e terminações internas.

04425545 Faixa de pulso de aterragem (para utilização única)

00580438 Cabeçalho do conector, terminação interna, posição 4, verde

00502133 Cabeçalho do conector, terminação interna, 12 posições, azul 129770-01 Manual do módulo de teclado

Produtos de venda a quente:

125720-01

125760-01

125768-01

125800-01 Módulo de entrada/saída de teclado-fasor

125840-01 FUTA DE PODER 3500/15 Alta tensão

126648-01 Módulo de entrada/saída de chave

128229-01 Módulo de entrada/saída sísmica do proximador

133323-01 Módulo do tachômetro

133396-01 PROTECÇÃO DO SUPERPRESSO MODULO

135137-01 Módulo de entrada/saída de posição

135473-01 Módulo de entrada/saída de teclado-fasor de barreira

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

Somos um dos maiores distribuidores de PLC, controlador, inversor de frequência, conversor, servomotor, tela sensível ao toque, display, drive, software. módulo de entrada, módulo de saída e sistema de controle de modulação.Allen BradleyABB, GE, ICS TRIPLEX, FANUC, TRICONEX, OMRON, SCHEIDER, SIEMENS, BENTLY Nevada, WESTINGHOUSE e FOXBORO

Link de download da folha de dados:

3500-25 Fichas de dados avançadas do módulo Keyphasor - 1415...

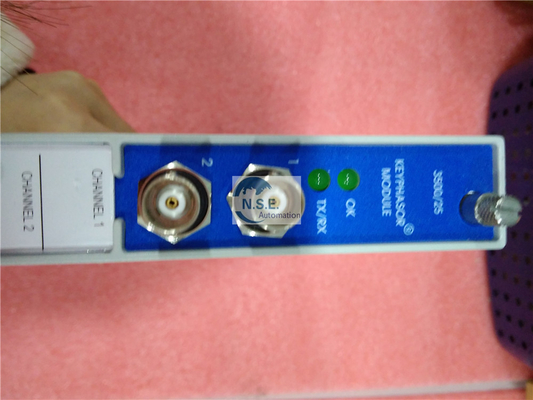

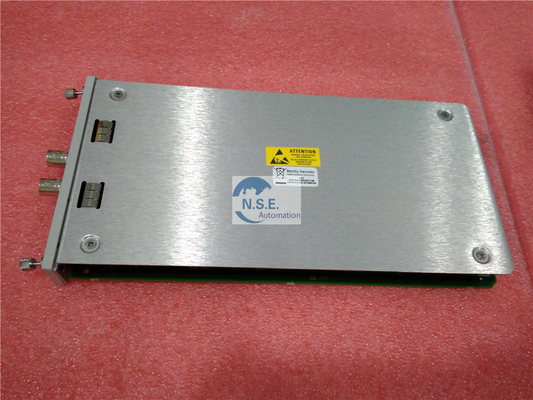

Fotos:
