40 o canal ICS T8448 confiou o módulo de relação da zona do AMANHÃ 24Vdc
T8448
,Módulo de relação da zona T8448
,ICS T8448
O ICS T8448 confiou o canal do módulo de relação 40 da zona do AMANHÃ 24Vdc
ICSTT-RM278P-EN-P (PD-T8448)
Vista geral do produto:
O módulo de relação da zona de Trusted® tem sido projetado AMANHÃ fornecer especificamente uma relação configurável para o uso sistemas em proteção do fogo e do gás. O módulo conecta até entradas ou atuadores do dispositivo a 40 fogo e de campo de gás. Cada um dos 40 canais de I/O pode individualmente ser configurado como a entrada análoga, a entrada de Digitas ou a saída de Digitas para fornecer todas as relações necessárias proteger um ou vário zonas do fogo e do gás. Conectar aos dispositivos do campo é através de um tipo versátil 8842 do conjunto da terminação do campo, que forneça o laço do campo que condiciona para cada um dos tipos de sinal, e permite a conexão de sinais restaurados para travar o tipo detectores sem a necessidade para o hardware externo. O módulo é separado em 5 grupos cada um do poder com 8 canais. Os grupos do poder podem ser combinados junto para fornecer um número configurável de canais para cada zona do fogo/gás. Todas estas funções fornecem dados ao sistema confiado do AMANHÃ que atua como o agente de resolução da lógica. Este módulo não é aprovado para a conexão direta às áreas perigosas e deve ser usado conjuntamente com dispositivos da barreira de segurança intrínseca.
Os testes de diagnóstico Triplicated são executados durante todo o módulo, incluindo medidas para a corrente e a tensão em cada parcela de canais votados da entrada ou de saída. Os testes são executados igualmente para colado sobre e colado fora das falhas. Todas as entradas são tratadas como análogas e testadas inteiramente. A tolerância a falhas é conseguida com (AMANHÃ) uma arquitetura redundante modular tripla dentro do módulo para cada um dos 40 canais
Características:
• 40 pontos selecionáveis redundantes modulares triplos do entrada/saída pelo módulo. • As entradas conectam a 4-20 detectores de gás do miliampère, a detectores do fogo e do calor, às unidades de vidro etc. da ruptura.
• O dispositivo programável do campo restaurou sinais (até 5 restaurações individuais).
• Dois ou três dispositivos do campo do fio com 8842.
• Proteção do fusível das entradas e das saídas com 8842, externo ao módulo.
• As saídas de Digitas do poder superior a conectar aos amortecedores, liberação do Extinguishant, fogo bombeiam etc.
• 5 grupos isolados do poder para permitir configurações flexíveis e eficientes do campo
• Diagnósticos automáticos e de auto-teste detalhados.
• Linha automática monitoração pelo ponto para detectar falhas na fiação e nas cargas do campo.
• Impulso de 2500 V para suportar barreira opto/galvânico do isolamento.
• Proteção automática da sobrecarga (pelo canal), nenhuns fusíveis externos exigidos.
• Sequência a bordo do relatório de eventos (SOE) com 1 definição da Senhora.
• O módulo pode quente-ser substituído em linha usando configurações (adjacentes) dedicadas do entalhe ou do SmartSlot do companheiro um entalhe de reposição para muitos módulos) (.
• Os diodos luminescentes do estado da saída do painel frontal (diodo emissor de luz) para cada canal indicam falhas da fiação do estado e do campo.
• Os diodos emissores de luz do estado de Front Panel Module indicam a saúde do módulo e o modo operacional (ativo, à espera, educado).
• TϋV certificou IEC 61508 SIL 3.

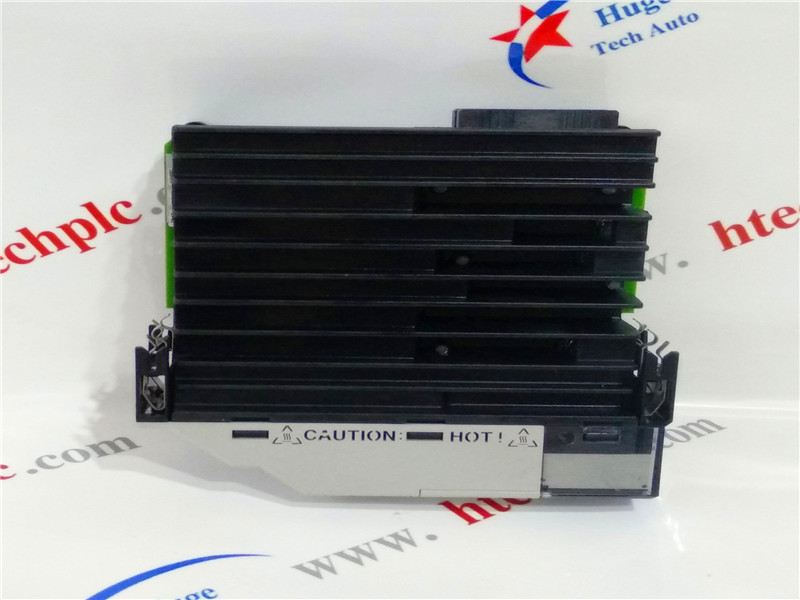

Imagem:
Condições do produto:
Esta imagem é para o estilo do produto da referência somente, data de fabricação específica e a versão do produto, refere por favor a entrega real do produto!
Produtos relacionados:
T8110B | T8448 | T8231 CONFIADO | T8830 |
T8442 | T8403 | T8231 | T8850 |
T8431 | T8311 | T8461 | T8231 |
T8451 | 1794-IT8 | T8800 | SPIET800 |
