ROCKWELL AUTOMATION ICS Triplex T8461 Módulo de saída TMR confiável de 24 V CC/48 V CC - 40 canais
T8461
,Módulo de saída de T8461 Digitas
,Allen Bradley T8461
Produto:ROCKWELL AUTOMATION ICS Triplex T8461 Módulo de saída TMR confiável de 24 V CC/48 V CC - 40 canais
Resumo do produto:
O Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc Digital Output Module interfaces com
Os testes de diagnóstico são realizados em todo o módulo, incluindo:
Os testes são também realizados com o objetivo de determinar a tensão e a corrente em cada porção do canal de saída.
A tolerância a falhas é obtida através de um TMR
Arquitetura dentro do módulo para cada um dos 40 canais de saída.
O módulo é equipado com um sistema de controlo automático da linha do dispositivo de campo.
falhas de circuito aberto e de curto-circuito nos dispositivos de fiação e carga de campo.
O módulo fornece relatórios de sequência de eventos (SOE) a bordo com uma resolução de 1 ms.
A mudança de estado de saída desencadeia uma entrada de SOE. Os estados de saída são automaticamente determinados por
medições de tensão e corrente a bordo do módulo.
Este módulo não é homologado para ligação directa a zonas perigosas e deve ser utilizado em
em conjunto com dispositivos de barreira de segurança intrínseca.
| Detalhes do produto | |
| Fabricação/Marca | ROCKWELL AUTOMATATION ICS Triplex |
| Modelo/tipo | T8461 |
| Informações de encomenda/número da peça | T8461 |
| Descrição | Módulo de saída de corrente contínua de 24 V/48 V TMR de confiança - canal 40 |
| Código do SH | 85044030 |
| Origem | Estados Unidos |
| Dimensão | 25*25*10 cm |
| Peso | 1.2 kg |
Ficha de dados:T8461.pdf
Características:
• 40 canais de saída TMR por módulo.
• Diagnóstico e auto-teste abrangentes e automáticos.
• Monitorização automática da linha por canal para detectar o circuito aberto e o circuito curto
e falhas de carga.
• resistência a impulsos de 2500 V opto/barreira de isolamento galvânico.
• Protecção automática contra a sobrecorrência (por canal), sem necessidade de fusíveis externos.
• Relatório de sequência de eventos (SOE) a bordo com resolução de 1 ms.
• O módulo pode ser substituído em quente on-line utilizando uma ranhura de acompanhamento (adjacente) ou SmartSlot
(um espaço sobressalente para vários módulos).
• O estado de saída do painel frontal Os diodos emissores de luz (LEDs) para cada canal indicam a saída
falhas no estado e na fiação do campo.
• Os LEDs do painel frontal indicam o estado do módulo e o modo de funcionamento (Activo,
Em posição de espera, educado).
• TϋV Certificado IEC 61508 SIL 3.
• As saídas são alimentadas em grupos isolados de oito.

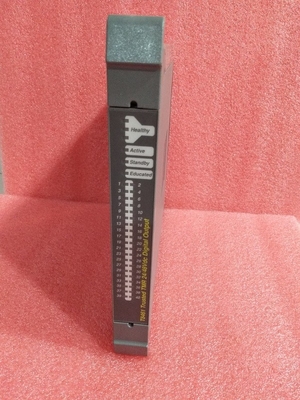

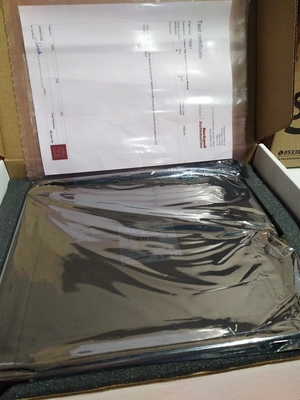

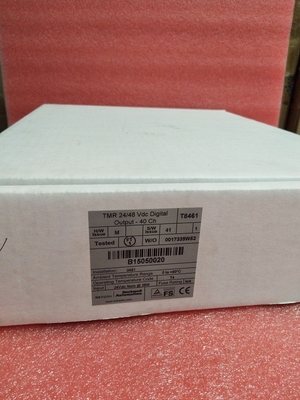

Imagem:
