Curvada módulo de relação transiente 138607-01+146031-01 dos dados de Nevada 3500/22M/288055-01

Descrição de produto

Produto: Curvada módulo 138607-01+146031-01 de Nevada 3500/22M Transient Data Interface/288055-01

Descrição

A relação de 3500 dados do transeunte (TDI) é a relação entre os 3500 sistema de vigilância e o software da gestão da maquinaria do sistema 1® de GE. O TDI combina a capacidade de um módulo de relação da cremalheira de 3500/20 com a capacidade do levantamento de dados de um processador de comunicação tal como TDXnet.

O TDI opera-se no entalhe da BORDA de uns 3500 que a cremalheira conjuntamente com a série de M monitora (3500/40M, 3500/42M, etc.) para recolher dados de estado estacionário e transientes da forma de onda e para passar continuamente estes dados com uma relação dos ethernet ao software do anfitrião. A captação de dados estáticos é padrão com o TDI, contudo usar um canal opcional que permite o disco permitirá que o TDI capture dados dinâmicos ou transientes também. O TDI caracteriza melhorias em diversas áreas sobre processadores de comunicação precedentes e incorpora a função do processador de comunicação dentro da cremalheira 3500.

Embora o TDI forneça determinadas funções comuns à cremalheira inteira não é peça do trajeto de monitoração crítico e não tem nenhum efeito na operação apropriada, normal do sistema total do monitor. Cada cremalheira 3500 exige uma TDI ou BORDA, que ocupam sempre o entalhe 1 (ao lado das fontes de alimentação).

Para (AMANHÃ) aplicações redundantes modulares triplas, o sistema 3500 exige uma versão do AMANHÃ do TDI. Além do que todas as funções padrão de TDI, o AMANHÃ TDI igualmente executa do “a comparação do canal monitor”. A configuração de 3500 AMANHÃS executa o monitor que vota usando a instalação especificada nas opções do monitor. Usando este método, o AMANHÃ TDI compara continuamente as saídas de três (3) monitores redundantes. Se o TDI detecta que a informação de um daqueles monitores é já não equivalente (dentro de um por cento configurado) àquela de outros dois monitores, embandeirará o monitor como estando no erro e colocará um evento na lista do evento de sistema.

Sobressalentes

138607-01 módulo de relação transiente padrão dos dados

138607-02 os dados transientes do AMANHÃ conectam o módulo

146031-01 módulo do I/O 10Base-T/100Base-TX

146031-02 (fibra ótica) módulo do I/O 100Base-FX

147364-01 módulo de saída protegido 3500 do sinal

161580-01 3500/22M TDI Operation e manual da manutenção

164466-01 encabeçamento do conector da folha de dados 00580441 dos acessórios da rede, terminação interna, posição 3, verde

Encabeçamento de 00580436 conectores, terminação interna, posição 6, verde

Produtos quentes das vendas:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00, 138607-01 +146031-01

3500/61-01-00, 163179-02+136711-02

3500/33-01-00, 149986-01+149992-01

Relação da transferência da folha de dados:

folha de dados do módulo de 3500-22M Transient Data Interface…

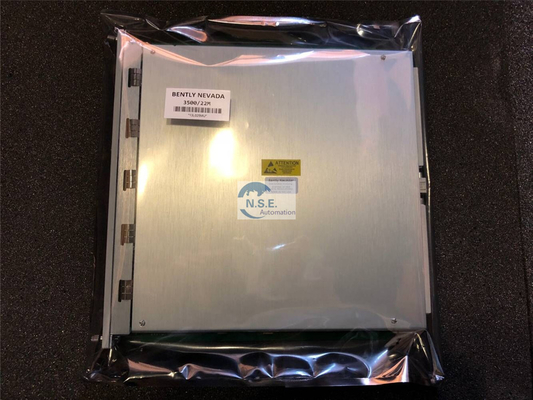

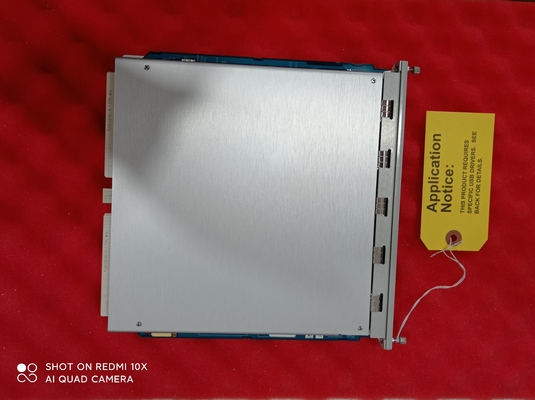

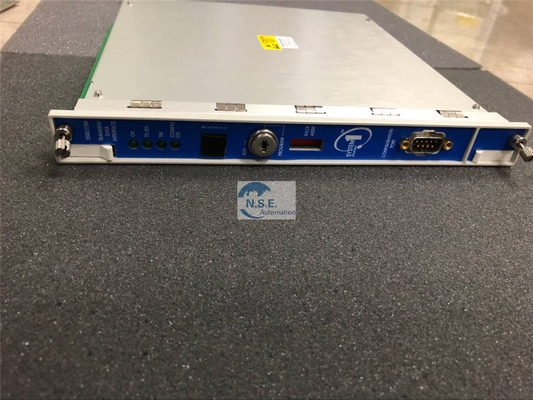

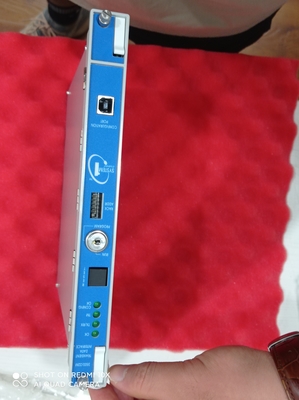

Fotos:
